LWL2CXAESBI - 2 Kanal Set, AES/EBU Audio XLR bidirektional über Glasfaser
- Artikel-Nr.: DV-LWL2CXAESBI
- Hersteller-Nr.: LWL2CXAESBI
- Versandgewicht: 2,00 kg

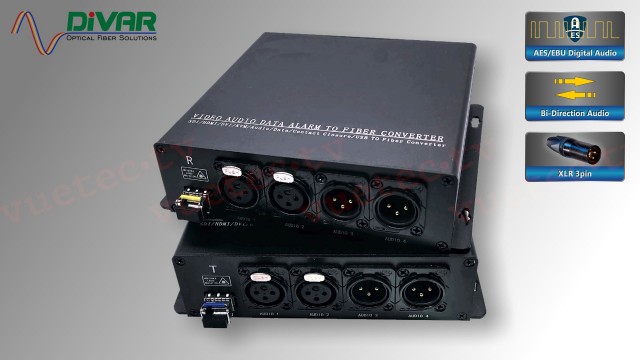

2-Kanal bidirektionale AES/EBU Audio Übertragung mittels LWL
Sender-Empfänger Set für Single- oder MultiMode Glasfaser Übertragung von digitalen Audiosignalen in digitaler Broadcast Qualität über Strecken von 2 bis zu 80 km.
Der AES/EBU-Standard ist eine professionelle digitale Audioschnittstelle, die häufig in Aufnahmestudios und anderen High-End-Audioanwendungen verwendet wird. Dieser Standard verwendet ein symmetrisches Signal, bei dem zwei Adern das digitale Audiosignal übertragen und eine dritte Ader für eine gemeinsame Masse verwendet wird. AES/EBU wird in der Regel zur Übertragung von PCM und Dolby Digital 5.1 verwendet, ist aber nicht an eine Abtastrate oder einen Audiostandard gebunden.
Der Transmitter nimmt das digitale Audiosignal von einer AES/EBU-Quelle, in der Regel ein Mischpult oder eine digitale Audio-Workstation, und wandelt es in ein optisches Signal um, das dann über das Glasfaserkabel übertragen wird. Auf der Seite des Receivers wandelt ein weiterer Konverter das optische Signal wieder in ein digitales AES/EBU-Audiosignal zurück, das dann in eine digitale Audioschnittstelle oder einen Recorder eingespeist werden kann.
Zu den Vorteilen der Verwendung der LWL-Strecke für die Audioübertragung gehört die Unempfindlichkeit gegenüber elektromagnetischen Störungen, analogem Rauschen und Verzerrungen, die bei langen Kabelstrecken auftreten können. Außerdem können Glasfaserkabel digitale Audiosignale verlustfrei über viel größere Entfernungen als herkömmliche Kupferkabel übertragen.

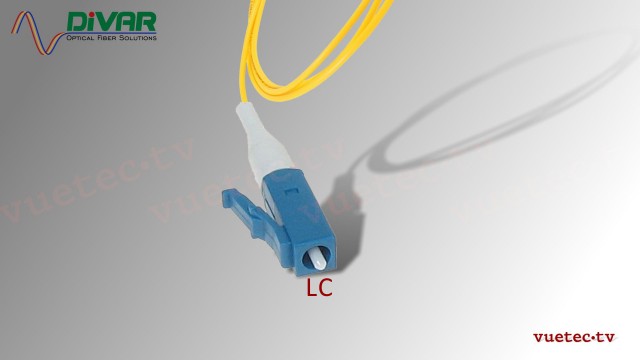

Professionelle optische LC-Anschlüsse, alternativ wahlweise auch mit FC oder SC Armaturen lieferbar. Professionelle XLR Audio Anschlüsse für eine kontaktsichere Verbindung.
Sofortiger Plug-and-play Betrieb ohne Justage oder Einstellungen. Ideal für Einsätze im Aufgabenbereich Bühne, Theater, Stadion, Themenpark, Studio, Außenübertragung, Vermietung, Überwachung oder andere AV-Anwendungen.
Features:
- Betriebsfertiges Set mit Sender und Empfänger
- 2-Kanal bidirektionale Übertragung (4 Leitungswege)
- Digitale Signalverarbeitung
- Ausgelegt auf AES/EBU, kompatibel zu AES3, S/PDIF.
- Akzeptiert synchrones oder asynchrones AES/EBU mit einer Abtastfrequenz von 44,1KHz oder 48KHz
- LED Anzeigen für Signal und Stromversorgung
- Metallgehäuse im Desktop Design mit Befestigungslaschen
Lieferumfang:
- 1 Transmitter/Receiver mit Steckernetzteil, 5V DC
- 1 Receiver/Transmitter mit Steckernetzteil, 5V DC
Optionen:
Geräte mit FC oder SC optischen Armaturen auf Anfrage
| Bauform: | Desktop, Montagelaschen |
| Funktion: | Audio over Fiber, Fiber Optic Extender |
| Kanäle: | 2 Kanal, Line Level |
| Übertragungsrichtung: | Bi-direktional (vor + zurück) |
| Anschluß: | XLR 3pin |
| Übertragungsart: | Multi Mode, Single Mode |
| Inputs: | Audio analog, Symmetrisch , Symmetrisch | Balanced |
| Outputs: | Audio analog, Symmetrisch , Symmetrisch | Balanced |
| Power: | 5 V DC |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1310 nm & 1470~1610 nm | |
| Ausgangsleistung | -14 ~ -8 dBm / -5 ~ 0 dBm | |

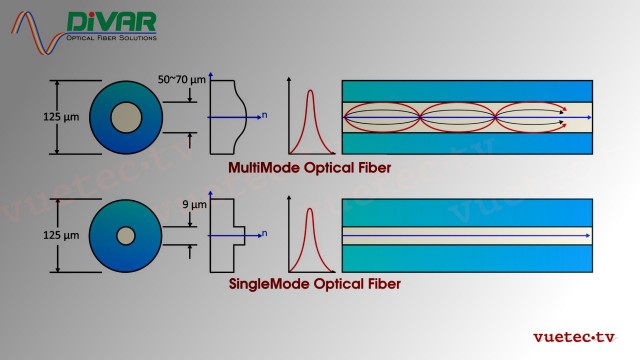

| Optical Fiber | 50/125µ multimode, 62,5/125µ multimode, 9/125µ singlemode | |
| Empfindlichkeit | -30 dBm | |

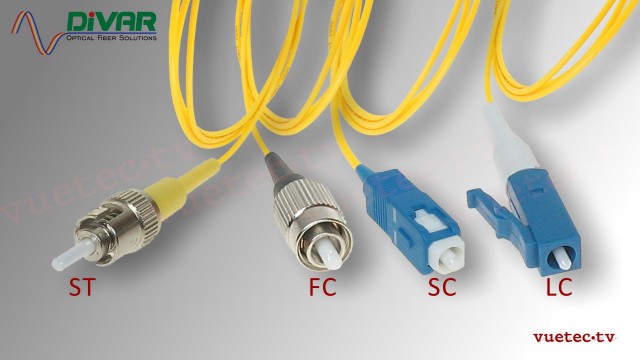

| Anschlüsse | ST Bajonet (FC, SC optional) | |
| Übertragungsstrecke | <2 km (MM), <20 km (SM) | |
| Audio: | ||
| Kanäle | 2x bidirektional (vorwärts + rückwärts), symmetrisch | |
| Anschlüsse | Input: 2x XLR-3F Output: 2x XLR-3M |
|
| Impedanz / Kapazität | 10 kOhm / 10 pF | |
| Ein-/Ausgangsspannung | 3,0 Vpp max. | |
| Frequenzgang | 10 Hz - 24 kHz @±3 dB | |
| Abtastrate | 48 kHz, 16 bit | |
| SignalRausch Abstand | >80 dB | |
| Stromversorgung: | ||
| Netzteil | 90 - 240 V AC / 50 - 60 Hz | |
| Eingangsspannung | 5 V DC @ 2 A | |
| Leistungsaufnahme | <5 W je Modul | |
| Anschlüsse | DC Hohlstecker 5,5x2,5 | |
| Abmessungen & Gewicht: | ||
| Abmaße | 168 x 154 x 45 mm | |
| Gewicht | ca. 800 g | |
| Gehäuse | Aluminium Profil mit Befestigungslaschen | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | -20° ~ +75°C | |
| Lagertemperatur | -40° ~ +85°c | |
| rel. Luftfeuchtigkeit | 0 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Bauform: | Desktop, Montagelaschen |
| Funktion: | Audio over Fiber, Fiber Optic Extender |
| Kanäle: | 2 Kanal, Line Level |
| Übertragungsrichtung: | Bi-direktional (vor + zurück) |
| Anschluß: | XLR 3pin |
| Übertragungsart: | Multi Mode, Single Mode |
| Inputs: | Audio analog, Symmetrisch , Symmetrisch | Balanced |
| Outputs: | Audio analog, Symmetrisch , Symmetrisch | Balanced |
| Power: | 5 V DC |
