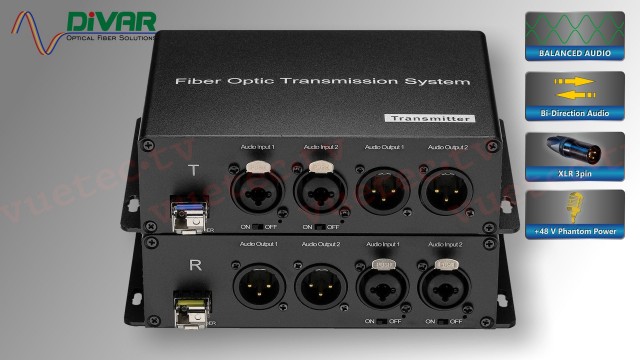

HE2CXBALBI48 - 2 Kanal Audio XLR bidirektional über Glasfaser incl. Phantom Power
- Artikel-Nr.: DV-HE2CXBALBI48
- Hersteller-Nr.: HE2CXBALBI48
- Versandgewicht: 2,00 kg
2-Kanal bidirektionale Audio Übertragung über Glasfaser, 48 V Phantom Spannung
Hi-End Sender-Empfänger Set für Single- oder MultiMode Glasfaser Übertragung von mehrkanaligen symmetrischen analogen Audiosignalen in digitaler 24bit 192 kHz Broadcast Qualität über Strecken von 2 bis zu 20 km auf einer einzelnen Faser.
Professionelle optische Anschlüsse mit LC Armatur, optional auch mit FC oder SC lieferbar. Hochwertige XLR/TRS Audio Anschlüsse für eine kontaktsichere Verbindung.
Die Signalverarbeitung erfolgt mit aktueller FPGA Technologie und intergriert eine hochfrequente Abtastung mit 24 bit Tiefe, eine automatische Hochpassfilterung zur Isolierung des DC-Offsets, sowie ein intelligentes Rauschunterdrückungssystem mit sanft ansteigenden oder abfallenden Rampen. Dies ermöglicht eine Rauschsperre mit einem Signal-Rausch-Verhältnis (SNR) von 100 dB ohne Störgeräusche im Betrieb. Eine Phantom-Spannung zur Speisung externer Signalquellen (Kondensatormikrofon, Verstärker, etc.) ist auf den Eingängen der Senderseite individuell je Kanal zuschaltbar.
Sofortiger Plug-and-play Betrieb ohne Justage oder Einstellungen. Ideal für Einsätze im Aufgabenbereich Studio, Außenübertragung, Bühne, Theater, Stadion, Themenpark, Überwachung oder andere AV-Anwendungen in der Industrie, Medizin oder im Transportwesen.
Features:
- 2+2-Kanal bidirektionale Übertragung
- High-End digitale Signalverarbeitung 24 bit, 192 kHz
- 48 V Phantom-Spannung zuschaltbar auf den Eingängen der Senderseite
- Ausgelegt auf Audio Line Level +6 dBm
- LED Anzeigen für Signal und Stromversorgung
- Metallgehäuse im Desktop Design mit Befestigungslaschen
- Betriebsfertiges Set mit Sender und Empfänger
Lieferumfang:

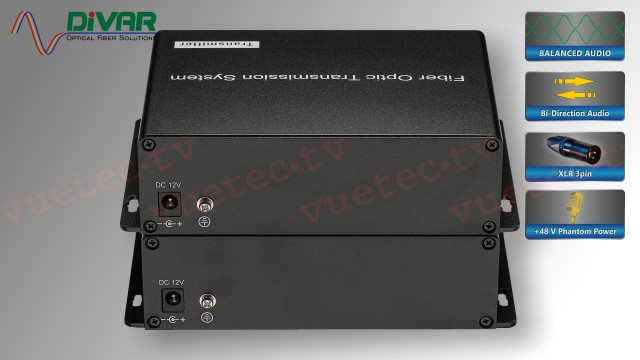

- 1 Transmitter/Receiver mit Steckernetzteil, 12V DC
- 1 Receiver/Transmitter mit Steckernetzteil, 12V DC
Optionen:
Geräte mit FC oder SC optischen Armaturen auf Anfrage
| Bauform: | Desktop, Montagelaschen |
| Funktion: | 48 V Phantom Spannung, Audio over Fiber, Fiber Optic Extender |
| Kanäle: | 2+2 Kanäle |
| Übertragungsrichtung: | Bi-direktional (vor + zurück) |
| Anschluß: | TRS 6,35 mm, XLR 3pin |
| Übertragungsart: | Multi Mode, Single Mode |
| Inputs: | Audio analog, Symmetrisch | Balanced |
| Outputs: | Audio analog, Symmetrisch | Balanced |
| Power: | 12 V DC |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1310 nm & 1470~1610 nm | |
| Ausgangsleistung | >-7 dBm / -5 ~ 0 dBm | |
| Optical Fiber | 50/125µ multimode, 62,5/125µ multimode, 9/125µ singlemode | |
| Empfindlichkeit | >-24 dBm | |
| Anschlüsse | LC (FC, SC optional) | |
| Übertragungsstrecke | <2 km (MM), <20 km (SM) | |
| Audio: | ||
| Kanäle | 2+2 bidirektional (vorwärts + rückwärts), symmetrisch | |
| Anschlüsse | Input: 2x XLR/TRS-3F (Kombi-Buchse für XLR und TRS 6,35 mm) Output: 2x XLR-3M |
|
| Impedanz / Kapazität | 600 Ohm / 10 pF | |
| Ein-/Ausgangsspannung | Eingang 4,0 Vpp (+9,5 dBm) max. Ausgang 2,5 Vpp max. |
|
| Audio Gain | ±0,1 dB | |
| Frequenzgang | 10 Hz - 24 kHz @±0,5 dB | |
| Abtastrate + Auflösung | 192 kHz, 24 bit | |
| Dynamische Bandbreite | 101 dB | |
| Nichtlineare Verzerrungen | <0,2 % | |
| Total Harmonic Distortion | -90 dB | |
| SignalRausch Abstand | >100 dB | |
| Phantom Spannung | 48 V DC, schaltbar je Kanal | |
| Blitzschutz der Eingänge | Stufe 3 gemäß IEC-61000-4-5 (8/20μs) | |
| Überspannungsfestigkeit | 6 kV | |
| Stromversorgung: | ||
| Netzteil, extern | Eingang: 90 - 240 V AC / 50 - 60 Hz Ausgang 12 V DC 1,5 A |
|
| Eingangsspannung | 12 V DC @ 1 A | |
| Leistungsaufnahme | <2 W je Modul | |
| Anschlüsse | DC Hohlstecker 5,5x2,5 | |
| Abmessungen & Gewicht: | ||
| Abmaße | 167 x 114 x 45 mm | |
| Gewicht | ca. 800 g | |
| Gehäuse | Aluminium Profil mit Befestigungslaschen | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | -20° ~ +70°C | |
| Lagertemperatur | -40° ~ +85°c | |
| rel. Luftfeuchtigkeit | 0 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Bauform: | Desktop, Montagelaschen |
| Funktion: | 48 V Phantom Spannung, Audio over Fiber, Fiber Optic Extender |
| Kanäle: | 2+2 Kanäle |
| Übertragungsrichtung: | Bi-direktional (vor + zurück) |
| Anschluß: | TRS 6,35 mm, XLR 3pin |
| Übertragungsart: | Multi Mode, Single Mode |
| Inputs: | Audio analog, Symmetrisch | Balanced |
| Outputs: | Audio analog, Symmetrisch | Balanced |
| Power: | 12 V DC |
Audio-over-Fiber | Video-over-Fiber | Data-over-Fiber
Optische Übertragung von Audio, Video und Daten uni- oder bi-direktional auf einer oder mehreren Glasfaser Leitungen.
DIVAR optics ist eine Eigenmarke der vuetec.tv UG (haftungsbeschränkt) und umfaßt ein großes Angebot an LWL-Strecken. DIVAR Produkte werden mit einer 24 monatigen Gewährleistung ausgeliefert.
Adresse des Herstellers:
vuetec.tv UG, Hasselbusch 124a, 24558 Henstedt-Ulzburg, Germany, sales@vuetec.tv, www.vuetec.tv
