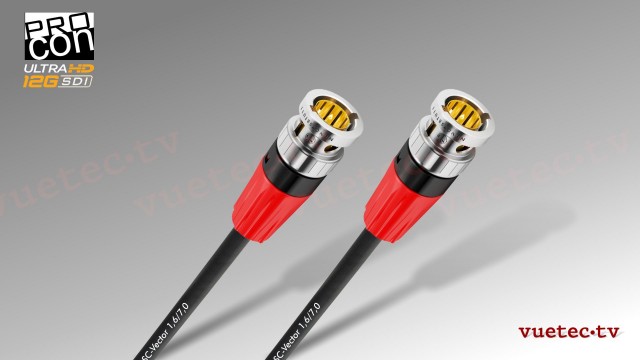

Anfertigung 12GSDI Video Kabel SC1.2/4,80, 75 Ohm, schwarz, BNC-M - BNC-M
- Artikel-Nr.: PC-12GSDI
- Versandgewicht: 1,50 kg
75 Ohm 12G-SDI Videokabel FRNC BNC-M - BNC-M
Spezielles Verbindungskabel in flexibler SC1,2/4,8 Ausführung für 12GSDI UHD Anwendungen. Beidseitig BNC-M 75 Ohm Steckverbinder mit Knickschutztülle. Kabelmantel schwarz und Tüllen rot, andere Farben auf Anfrage.
Das Kabel wird mit einem mehrfachverwendbaren Kabelbinder aus Klettband geliefert.
Anfertigung Ihres Videokabels 75 Ohm für 12G/6G/3G/HD/SD-SDI nach Maß (wählen Sie mit dem Dropdown Menu die gewünschte Länge) aus hochwertigen Komponenten, wie Neutrik, CoaxCon oder D&H Steckverbindern sowie Drake, Sommer, Cordial oder Belden Kabel, etc.. Konfektion aus eigener Herstellung.
Mit dem Übergang zu UHD Signalen in der digitalen Videotechnik, darunter auch die 4K und 8K Siganle mit deren erhöhten Datenraten von bis zu 48 Gb/s (gemäß SMPTE 2083.1) und der entsprechend höheren Taktfrequenz, wird die Einhaltung der Impedanz und eine möglichst geringe Rückflußdämpfung immer entscheidender für eine gute Signalübertragung über kurze und lange Distanzen.
Zum Einsatz kommen UHD BNC Steckverbinder, diese wurden speziell für die Übertragung von hochauflösenden Videosignalen entwickelt. Durch das einzigartige Isolator- und Kontakt-Pin-Design bieten diese Steckverbinder niedrige Rückflussdämpfungwerte für 4K und 8K Signale. Kombiniert werden die Armaturen mit einem für hohe Datenraten optimiertem Videokabel, mit dem Strecken bis zu 30 m bei 12GSDI Signalen realisierbar sind. Es bietet mit seiner Doppelschirmung und hervorragenden Dämpfungswerten viele Vorteile gegenüber einfacheren Videokabeln. Der Kabelmantel ist flammhemmend und Halogenfrei (FRNC).
Lieferbare Kabellängen
50 cm, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m und 10 m.
andere Kabellängen auf Anfrage
| Funktion: | Verbindungskabel Video |
| Technologie: | Coax 12GSDI |
| Kabellänge: | von 0,3 m bis 25 m |
| Farbe: | schwarz, Tülle rot |
| Verbinder A: | BNC 75 Ohm male |
| Verbinder B: | BNC 75 Ohm male |
Technische Daten
| Leiterquerschnitt | Conductor area | 1,2 mm |
| Leiteraufbau | Composition of conductor | 7x 0,4 mm² OFC hochreines Kupfer |
| Leiterisolation | Conductor isolation | Ø 4,8 mm Gas Injected-PE |
| Adernanordnung | Composition of cores | koaxialer Aufbau | coaxial composition 1x02YSCCH1,2L/4,8 |
| Paarschirm / Schirm | Pair screen / screen | 2x Cu-Geflecht verzinnt |
| Bedeckung | 98 % |
| Verkürzungsfaktor | 0,86 |
| Innenleiter | 20 Ω / km |
| Schirmwiderstand | 5,6 Ω / km |
| Kapazität (Leiter/Leiter) | Capacity (cond./cond.) | 53,0 pF / m (1 kHz) |
| Dämpfung | Attenuation |
7,2 dB / 100 m @ 5 MHz |
| Wellenwiderstand | Characteristic impedance | 75 Ω ± 1 % |
| Gesamtmantel | Overall jacket | FRNC-C, black |
| Gesamtdurchmesser | Overall diameter | 7,1 ± 0,2 mm |
| min. Biegeradius | min. Bending radius | bewegt | mobile = 95 mm unbewegt | fixed = 80 mm |
| Gewicht | Weight | 68 g / m |
| Betriebstemperatur | Working temperatur | bewegt | mobile = (-10 °C) - (+80 °C) unbewegt | fixed = (-30 °C) - (+80 °C) |
| Brandlast | 0,73 kWh je m |
|
Mögliche Kabellängen: |
HD-SDI bis zu 350 m |
| Funktion: | Verbindungskabel Video |
| Technologie: | Coax 12GSDI |
| Kabellänge: | von 0,3 m bis 25 m |
| Farbe: | schwarz, Tülle rot |
| Verbinder A: | BNC 75 Ohm male |
| Verbinder B: | BNC 75 Ohm male |
