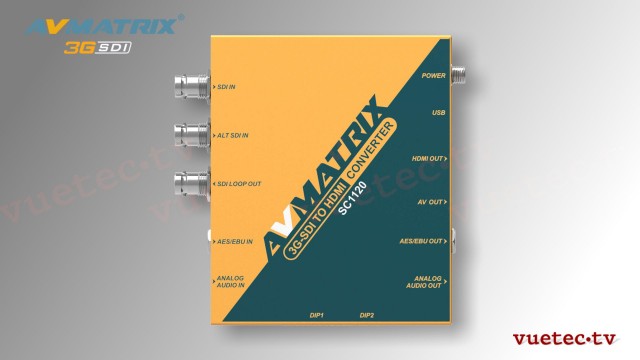

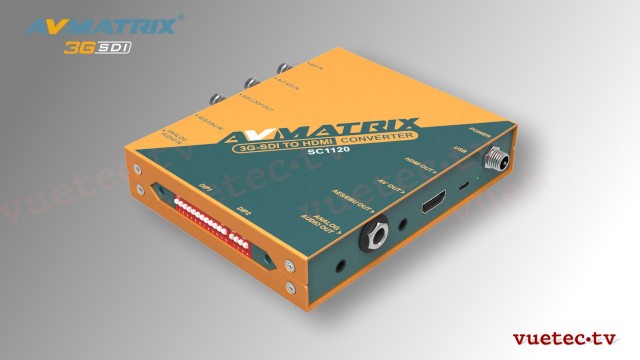

Mini Konverter SC1120 - SDI zu HDMI + AV Scaling Conveter
- Artikel-Nr.: AV-SC1120
- Hersteller-Nr.: SC1120
- Versandgewicht: 1,00 kg
3GSDI zu HDMI und Analog Wandler, Em- und Deembedder - AVmatrix SC1120

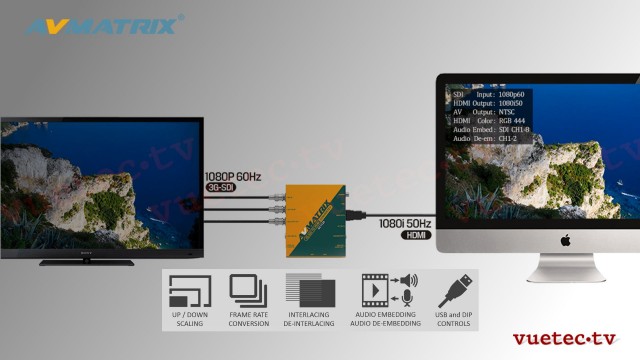

Der SC1120 ist ein Broadcast Quality Konverter für SDI Signale in Mini Bauform. Er konvertiert und skaliert SDI Signale in ein äquivalentes HDMI, sowie in ein analoges Signal. Zudem kann der SC1120 als Em- und Deembedder für analoge und digitale Audiosignale eingesetzt werden. Der integrierte Scaler wandelt das Eingangssignal sowohl im Format wie im Standard.
Der umschaltbare redundante SDI Eingang akzeptiert alle gängigen 3G/HD/SD-SDI Signale. Über den integrierten Reclocker wird das Signal aufbereitet und zur weiteren Verwendung an einem Loop Ausgang bereitgestellt. Das HDMI und analoge Ausgangssignal ist vom Anwender über die DIP Switches am Gerät oder eine Software App konfigurierbar. Die Fernsteuerung erfolgt über den USB Port.
Der SC1120 empfiehlt sich somit im Broadcast und Post Production Umfeld, aber auch in der Überwachungstechnik.
AVMATRIX gewährt auf seine Produkte eine limitierte Herstellergarantie von 3 Jahren.
Lieferumfang
1x Micro Conveter SC1120
1x Power Supply, universal, 12 V DC
1x Mounting Bracket
| Funktion: | De-/Embedder, Scaler, SDI zu HDMI |
| Bauform: | Mini Converter |
| Inputs: | AES/EBU, Audio analog, SDI |
| Outputs: | AES/EBU, Audio analog, HDMI, Video analog |
| Anschluß: | BNC 75 Ohms, HDMI-A, TRS 3,5 mm, TRS 6,35 mm |
| Power: | 12 V DC |
| Standards: | 720p, 1080i, 1080p, 1080psf, SD |
Technical Specification

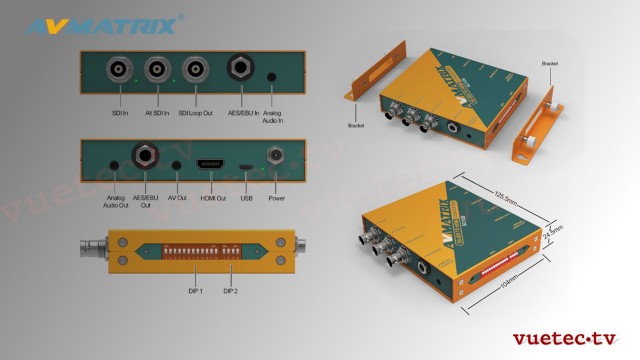

| Device Function | SDI to HDMI and analog converter/scaler Audio De-/Embedder |
| Input | 2x 3GSDI redundand, auto switching 1x AES/EBU digital Audio 1x analog Audio |
| Connectors | 2x BNC 75 Ohms 1x TRS 6,35 mm 1x TRS 3,5 mm |
| Output | 1x HDMI 1x analog AV 1x 3GSDI (loop of input) 1x AES/EBU digital Audio 1x analog Audio |
| Connectors | 1x HDMI-A 1x TRS 3,5 mm 1x BNC 75 Ohms 1x TRS 6,35 mm 1x TRS 3,5 mm |
| SDI Formats | 1080p @ 60/59.94/50/30/29.97/25/24/23.98 1080psf @ 30/29.97/25/24/23.98 1080i @ 60/59.94/50 720p @ 60/59.94/50/30/29.97/25/24/23.98 625i @ 50 525i @ 59.94 |
| SDI Standards | SMPTE 292M, SMPTE 259M, SMPTE 424M |
| SDI Data Rate | 270 Mbit/s, 1.5 Gbit/s, 3 Gbit/s |
| SDI Color Space | YUV 4:2:2 |
| HDMI Formats | 1080p @ 60/50/30/25/24 1080i @ 60/50 720p @ 60/50/30/25/24 576i @ 50 480i @ 59.94 |
| HDMI Standard | HDMI 1.4 |
| HDMI Color Space | YUV 4:2:2, YUV 4:4:4, RGB 4:4:4 |
| HDCP | V1.4 |
| AV Formats | NTSC, PAL |
| Power | 12 V DC |
| Power Consumption | 6 W max. |
| Power Connector | DC plug 5.5x2.5 locked |
| Housing | full metal (aluminum) with treads to mout a bracket |
| Dimensions | 125.5 x 104 x 24.5 mm, converter only separate bracket to mount |
| Weight | 465 g |
| Environment | Operation Temperature -20°C ~ +60°C Storage Temperature -30°C ~ +70°C Relative Humidity 0~90% non-condensing |
| Manufacturer Warranty | 3 year limited warranty |
| Funktion: | De-/Embedder, Scaler, SDI zu HDMI |
| Bauform: | Mini Converter |
| Inputs: | AES/EBU, Audio analog, SDI |
| Outputs: | AES/EBU, Audio analog, HDMI, Video analog |
| Anschluß: | BNC 75 Ohms, HDMI-A, TRS 3,5 mm, TRS 6,35 mm |
| Power: | 12 V DC |
| Standards: | 720p, 1080i, 1080p, 1080psf, SD |
