Fiber Extender FE1121-12G - SDI Übertragung auf optischen Leitungen
- Artikel-Nr.: AV-FE1121-12G
- Hersteller-Nr.: FE1121-12G
- Versandgewicht: 1,00 kg
12GSDI FIber Extener Kit - AVMATRIX FE1121-12G
Das FE1121-12G Fiber Extender Kit dient zur Übertragung von SDI Signalen über weite Strecken. Zum Einsatz kommen SFPs für ein LWL aus der Gattung SingleMode mit LC Anschluß. Der SDI Eingang am Transmitter akzeptiert alle gängigen 12G/6G/3G/HD/SD-SDI Signale. Über den integrierten Reclocker wird das Signal wieder zur weiteren Verwendung zur Verfügung gestellt. Das Ausgangssignal des Receivers entspricht dem Eingangssignal.
Der FE1121-12G empfiehlt sich somit als "langes Kabel" im Broadcast und Post Production Umfeld, aber auch in der Überwachungstechnik.
AVMATRIX gewährt auf seine Produkte eine limitierte Herstellergarantie von 3 Jahren.
Lieferumfang

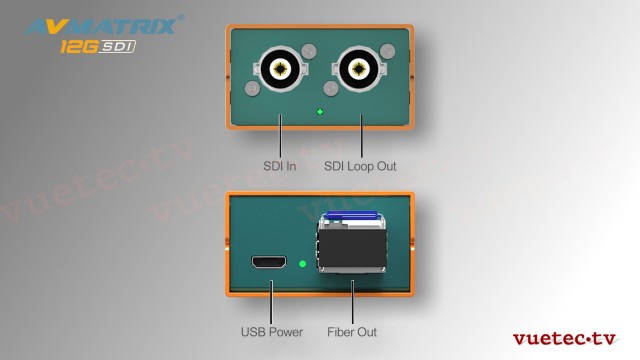

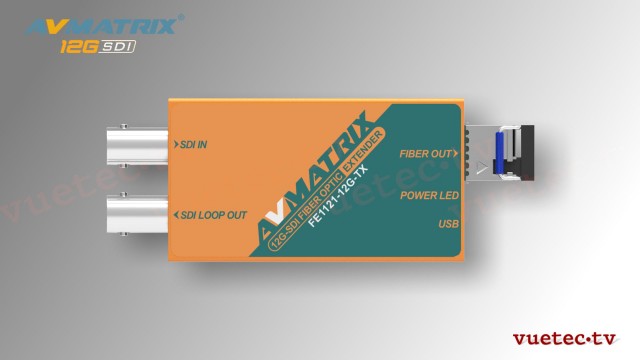

1x FE1121 TX LWL Transmitter incl. SFP Modul

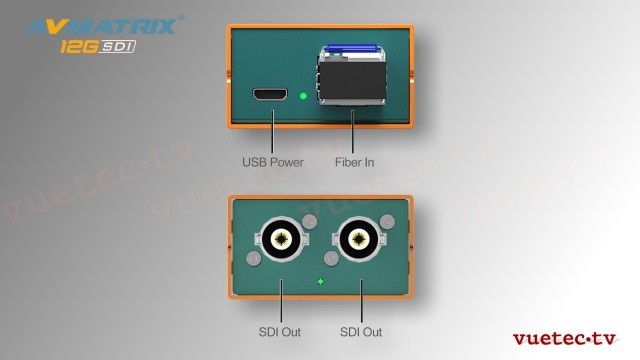

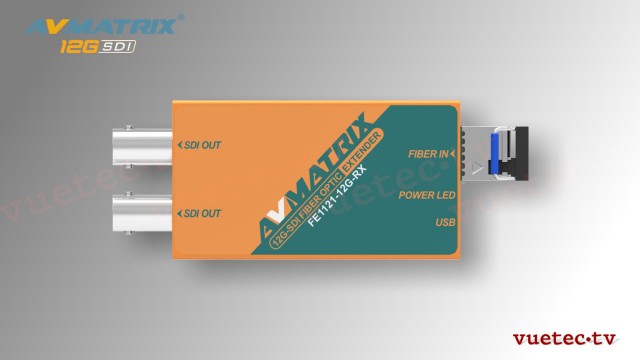

1x FE1121 RX LWL Receiver incl. SFP Modul
2x Montagewinkel 90°
2x Netzteil 100-240 V AC 50/60 Hz - 5 V DC
| Funktion: | Fiber Optic Extender |
| Bauform: | Mini Converter |
| Inputs: | SDI |
| Outputs: | SDI |
| Anschluß: | BNC 75 Ohms |
| Power: | 5 V DC |
| Standards: | 2Kp, 2Kpsf, 4Kp, 720p, 1080i, 1080p, 1080psf, SD |
Technische Daten
| Video Inputs | 1x 12GSDI @ BNC 75 Ω mit Loop |
| Transmitter LWL | SFP Modul LC |
| TX LWL Output | -4 ~ 0 dBm |
| LWL Typ | Single Mode 1310 nm, 12 Gb/s max., SMPTE 297M |
| Receiver LWL | SFP Modul LC |
| RX LWL Input | -12 dBm |
| Video Outputs | 2x 12GSDI @ BNC 75 Ω |
| LWL Distanz | 10 km max. (4kp60) |
| Input / Output Formate | 4kp 60/59.94/50/30/29.97/25/24/23.98 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psf 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 525i 59.94 |
| Video Standards | SMPTE ST-2081 / ST-2082 / 259M / 274M / 292M / 296M / 372M / 424M / 425M / ITU-BT.656 / ITU-B.601 |
| Datenrate | 270 Mb/s / 1,5 Gb/s / 3 Gb/s / 6 Gb/s / 12 Gb/s Level A+B, auto detect |
| Color Space | YUV oder RGB |
| Audio | 32 / 16 channels SDI embedded |
| Stromversorgung | 3.3 ~ 5 V DC @ MicroUSB |
| Leistungsaufnahme | 1,5 W max. TX / RX |
| Abmessungen | 71 x 41 x 23 mm TX / RX |
| Gewicht | 200 g je TX / RX |
| Umgebungstemperatur | Betrieb: -20 ~ +60°C @ 0-90% Luftfeuchtigkeit Lager: -30 ~ +70°C |
| Funktion: | Fiber Optic Extender |
| Bauform: | Mini Converter |
| Inputs: | SDI |
| Outputs: | SDI |
| Anschluß: | BNC 75 Ohms |
| Power: | 5 V DC |
| Standards: | 2Kp, 2Kpsf, 4Kp, 720p, 1080i, 1080p, 1080psf, SD |
