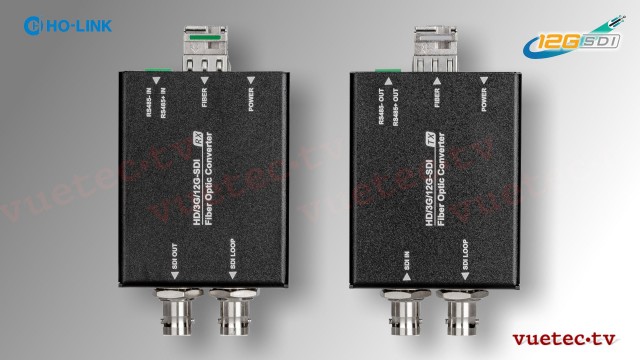

HL-S12GI | 12 GSDI Video + RS485 Data over Fiber
zzgl. Umsatzsteuer zzgl. Versandkosten
Nicht am Lager! Ware wird nachbestellt. Zulieferung je nach Verfügbarkeit beim Hersteller ca. 5-30 Werktage.
- Artikel-Nr.: HL-S12GI
- Hersteller-Nr.: HL-S12GI
- Versandgewicht: 1,00 kg
LWL-Übertragungstrecke für 12 GSDI + RS845 Daten mit Loop

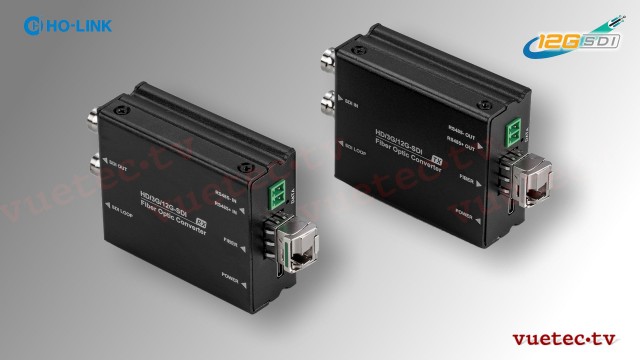

Der HL-S12GI ist ein Konverter-Set für die Umsetzung von 12G-SDI Video plus RS485 Daten in optische Signale zur Übertragung auf einer Faser einer Glasfaserstrecke über Distanzen bis zu 20 km.
Für die Anbindung der Glasfaser und Umsetzung der optischen Signale wird ein SFP Modul mit entsprechend hoher Datenrate eingesetzt. Die digitalen Signale werden eingangs-, wie ausgangsseitig reclockt und unkomprimiert, sowie unverzögert verarbeitet. Die SDI Schnittstelle unterstützt die Standards ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD); sie ist zudem kompatibel mit DVB-ASI und AES10 (MADI). Hochwertige Bauteile und Armaturen, exelentes Schaltungsdesign, wie ebenso präzise gefertigte Gehäuse sind der Garant für Geräte, die dem gestellten Anspruch an Broadcast Qualität gerecht werden.
Die Leistungsaufnahme beträgt lediglich 1,5 W je Modul. Die notwendige Stromversorgung der Geräte erfolgt über USB-C mit externen 5 V DC Netzteilen.
Features
- 12G-SDI und weitere Standards
- Sender und Empfänger mit Reclocking und Kabelentzerrung
- SFP Module für LC Steckverbinder
- Plug and Play, keine Einstellungen notwendig
- Universelle Stromversorgung über USB-C
- LED-Anzeigen für Funktion und Power
Lieferumfang
1x HL-S12GI TX LWL Transmitter incl. SFP Modul
1x HL-S12GI RX LWL Receiver incl. SFP Modul
2x Netzteil 100-240 V AC 50/60 Hz - 5 V DC
| Technologie: | SFP Modul |
| Funktion: | Fiber Optic Extender |
| Bauform: | Mini-Converter |
| Inputs: | 12G SDI |
| Outputs: | 12G SDI |
| Anschluß: | BNC 75 Ohms |
| Power: | 5 V DC |
| Standards: | 2Kp, 4K, 4Kp, 60 / 50 / 30 / 25 / 24 Hz, 1080p |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1310 nm (dual fiber) & 1270~1330 nm (single fiber) | |
| Ausgangsleistung TX | -3 ~ 0 dBm | |
| Optical Fiber | 9/125µ singlemode | |
| Empfindlichkeit RX | >-12 dBm | |
| Anschlüsse | LC (FC, SC optional) | |
| Übertragungsstrecke | <20 km (SM) | |
| Video: | ||
| Kanäle | 1x uni-direktional (vorwärts) | |
| Anschlüsse | Input: 1x BNC 75 Ohm mit Loop (IEC169-8) Output: 2x BNC 75 Ohm |
|
| Impedanz | 75 Ohm | |
| Ein-/Ausgangsspannung | 800 mv ±10%. | |
| Datenrate | 11.88 Gbit/s, 5.94 Gbit/s, 2.97 Gbit/s, 1.48 Gbit/s, 270 Mbit/s | |
| Standards | SMPTE ST2082 12 G-SDI 2160P60 SMPTE ST2061 6G-SDI 2160P30 SMPTE 424M 3G-SDI 1080P60 SMPTE 292M HD-SDI 1080i59.97 SMPTE 344M ED-SDI 480P | 576P SMPTE 259M SD-SDI 480i | 576i |
|
| Eingangsentzerrung | 75 m @ 11.88 Gbit/s 120 m @ 5.94 Gbit/s 200 m @ 2.97 Gbit/s 300 m @ 1.485 Gbit/s 600 m @ 270 Mbit/s |
|
| RS485 Data: | ||
| Standard | EIA RS-485 | |
| Anschlüsse | Phoenix Terminal 3.81 mm | |
| Übertragungs Mode | 2-Draht synchron, halb-duplex | |
| Baudrate | 50 bps ~ 520 kbps | |
| RS 485 Widerstand | 4.7 kOhm (pull-up/pull-down) 120 Ohm (Abschluß) |
|
| Tally Signal Level | 5 V TTL / 3.3 V LVTTL | |
| Eingnagsspannungsbereich | 3.3 ~ 12 V | |
| Ausgangsspannung | 0 V (default) or 3.3 V | |
| Stromversorgung: | ||
| Netzteil, extern | Eingang: 90 - 240 V AC / 50 - 60 Hz Ausgang 5 V DC 1,5 A |
|
| Eingangsspannung | 5 V DC @ 1 A | |
| Leistungsaufnahme | <1,5 W je Modul | |
| Anschlüsse | USB-C | |
| Abmessungen & Gewicht: | ||
| Abmaße | 104 x 108 x 28 mm | |
| Gewicht | ca. 150 g | |
| Gehäuse | Aluminium Profil | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | -20° ~ +75°C | |
| Lagertemperatur | -40° ~ +85°c | |
| rel. Luftfeuchtigkeit | 5 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Technologie: | SFP Modul |
| Funktion: | Fiber Optic Extender |
| Bauform: | Mini-Converter |
| Inputs: | 12G SDI |
| Outputs: | 12G SDI |
| Anschluß: | BNC 75 Ohms |
| Power: | 5 V DC |
| Standards: | 2Kp, 4K, 4Kp, 60 / 50 / 30 / 25 / 24 Hz, 1080p |
