EFP Extender 12 GSDI Video | Audio | Daten over Fiber - bi-direktional
zzgl. Umsatzsteuer zzgl. Versandkosten
Nicht am Lager! Ware wird nachbestellt. Zulieferung je nach Verfügbarkeit beim Hersteller ca. 5-30 Werktage.
- Artikel-Nr.: HL-B12GA
- Hersteller-Nr.: HL-B12GA-101
- Versandgewicht: 2,00 kg

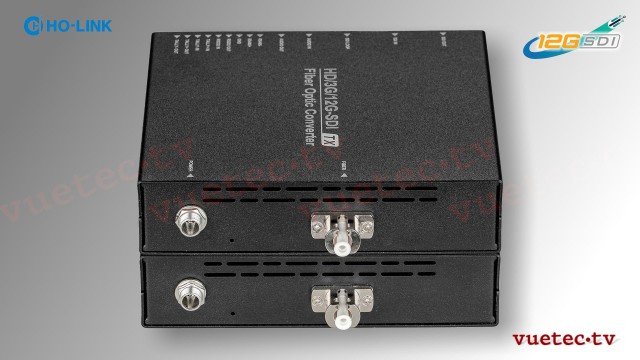

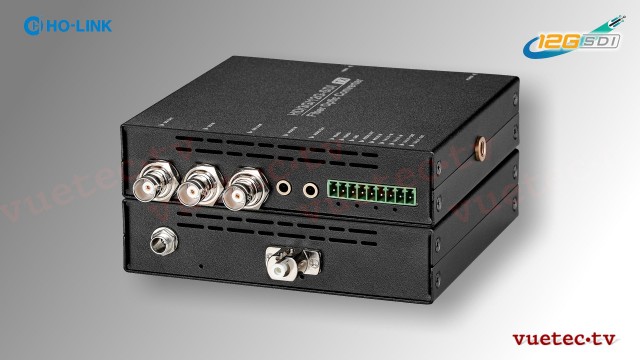

EFP-Extender für die bi-direktionale LWL-Übertragung von 12 GSDI, Audio und Daten
Der HL-B12GA ist als ein EFP-Konverter-Set für die Umsetzung von Signalen einer Field-Production-Camera in optische Signale zur Übertragung auf einer Faser einer Glasfaserstrecke über Distanzen bis zu 20 km konzipiert. Das Set überträgt in Vor- und Rückwärtsrichtung 12GSDI Video, Intercom-Audio und RS485 Daten und Tally Informationen. Die Mechanik ist als kleine Box ausgeführt und hat ein 3/8" Gewinde zur Montage am Kamera-Rig.
Das Set HL-B12GA empfiehlt sich für den Betrieb von abgesetzten Kameras im Studio oder bei der Außenübertragung. Die Glasfaser-Anbindung macht die Verkabelung unkomplizierter und unproblematischer in der zu überbrückenden Distanz. Zudem entkoppelt die optische Strecke die Kamera von der anderen Studiotechnik in Bezug auf unerwünschte Potentialunterschiede oder Brummschleifen.
Für die Anbindung der Glasfaser und Umsetzung der optischen Signale werden Module mit entsprechend hoher Datenrate eingesetzt. Die digitalen Signale werden eingangs-, wie ausgangsseitig reclockt und unkomprimiert, sowie unverzögert verarbeitet. Die SDI Schnittstelle unterstützt die Standards ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD). Hochwertige Bauteile und Armaturen, exelentes Schaltungsdesign, wie ebenso präzise gefertigte Gehäuse sind der Garant für diese Geräte, um den gestellten Anspruch an Broadcast Qualität gerecht werden.
Die Leistungsaufnahme beträgt lediglich 5 W je Modul. Die notwendige Stromversorgung der Geräte erfolgt über eine DC-Hohlbuchse aus externen 12 V DC Quellen.
Features
- 12G-SDI und weitere Standards
- Sender und Empfänger mit Reclocking und Kabelentzerrung
- 2-Kanal Audio für Intercom
- Daten als RS232/485 und GPI/O
- Bi-direktionale Übertragung (vorwärts + rückwärts)
- LC Steckverbinder
- Plug and Play, keine Einstellungen notwendig
- Universelle Stromversorgung über DC-Anschluß
- LED-Anzeigen für Funktion und Power
Lieferumfang
1x HL-B12GA TX/RX LWL Transmitter für Kamera
1x HL-B12GA RX/TX LWL Receiver für Production Unit
2x Netzteil 100-240 V AC 50/60 Hz - 12 V DC
| Funktion: | EFP Camera Extender, Fiber Optic Extender |
| Bauform: | Mini-Converter |
| Inputs: | 12G SDI, Audio analog, Daten, Tally |
| Outputs: | 12G SDI, Audio analog, Daten, Tally |
| Anschluß: | BNC 75 Ohms, Phoenix terminal, TRS 3,5 mm |
| Power: | 12 V DC |
| Standards: | 2Kp, 4K, 4Kp, 60 / 50 / 30 / 25 / 24 Hz, 1080p |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1270/1330/1470/1490 nm | |
| Ausgangsleistung TX | -3 ~ 0 dBm | |
| Optical Fiber | 9/125µ singlemode | |
| Empfindlichkeit RX | >-10 dBm | |
| Anschlüsse | LC (FC, SC optional) | |
| Übertragungsstrecke | <20 km (SM) | |
| Video: | ||
| Kanäle | 2x bi-direktional (vorwärts + rückwärts) | |
| Anschlüsse | Input: 1x BNC 75 Ohm mit Loop (IEC169-8) Output: 1x BNC 75 Ohm |
|
| Impedanz | 75 Ohm | |
| Ein-/Ausgangsspannung | 800 mv ±10%. | |
| Datenrate | 11.88 Gbit/s, 5.94 Gbit/s, 2.97 Gbit/s, 1.48 Gbit/s, 270 Mbit/s | |
| Standards | SMPTE ST2082 12 G-SDI 2160P60 SMPTE ST2061 6G-SDI 2160P30 SMPTE 424M 3G-SDI 1080P60 SMPTE 292M HD-SDI 1080i59.97 SMPTE 344M ED-SDI 480P | 576P SMPTE 259M SD-SDI 480i | 576i |
|
| Eingangsentzerrung | 75 m @ 11.88 Gbit/s 120 m @ 5.94 Gbit/s 200 m @ 2.97 Gbit/s 300 m @ 1.485 Gbit/s 600 m @ 270 Mbit/s |
|
| Audio: | ||
| Kanäle | 2+2 bidirektional (vorwärts + rückwärts), un-symmetrisch | |
| Anschlüsse | Input: 1x TRS-3F 3,5 mm Output: 1x TRS-3F 3,5 mm |
|
| Impedanz / Kapazität | 600 Ohm / 10 pF | |
| Ein-/Ausgangsspannung Eingang | 3,5 Vpp | |
| Abtastrate + Auflösung | 48 kHz, 24 bit | |
| Dynamische Bandbreite | 96 dB | |
| Total Harmonic Distortion | -88 dB | |
| SignalRausch Abstand | 96 dB | |
| Daten: | ||
| Standard | EIA RS-232 / RS-422 / RS-485 | |
| Anschlüsse | Phoenix Terminal 3.81 mm | |
| Baudrate | 50 bps ~ 115.200 bps | |
| RS-232 | 3-wire (RXD, TXD, GND), full-duplex, point-to-point | |
| RS-422 | 2-wire (A, B), half-duplex, point-to-master-slave | |
| RS-485 | 4-wire, full-duplex | |
| RS 485 Widerstand | 4.7 kOhm (pull-up/pull-down) 120 Ohm (Abschluß) |
|
| Tally: | ||
| Tally Signal Level | 5 V TTL / 3.3 V LVTTL | |
| Anschlüsse | Phoenix Terminal 3.81 mm | |
| Eingnagsspannungsbereich | 3.3 ~ 12 V | |
| Ausgangsspannung | 0 V (default) or 3.3 V | |
| Stromversorgung: | ||
| Netzteil, extern | Eingang: 90 - 240 V AC / 50 - 60 Hz Ausgang 12 V DC 1,5 A |
|
| Eingangsspannung | 12 V DC @ 1 A | |
| Leistungsaufnahme | <5 W je Modul | |
| Anschlüsse | DC 5,5x2,5 | |
| Abmessungen & Gewicht: | ||
| Abmaße | 116 x 128 x 30 mm | |
| Gewicht | ca. 350 g | |
| Gehäuse | Aluminium Profil | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | -20° ~ +75°C | |
| Lagertemperatur | -40° ~ +85°c | |
| rel. Luftfeuchtigkeit | 5 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Funktion: | EFP Camera Extender, Fiber Optic Extender |
| Bauform: | Mini-Converter |
| Inputs: | 12G SDI, Audio analog, Daten, Tally |
| Outputs: | 12G SDI, Audio analog, Daten, Tally |
| Anschluß: | BNC 75 Ohms, Phoenix terminal, TRS 3,5 mm |
| Power: | 12 V DC |
| Standards: | 2Kp, 4K, 4Kp, 60 / 50 / 30 / 25 / 24 Hz, 1080p |
