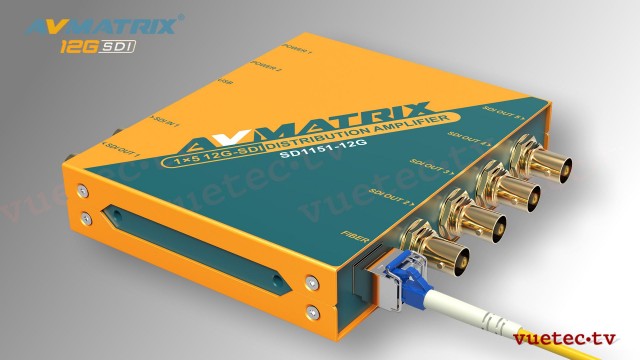

Distribution Amplifier SD1151 - 12G-SDI zu 5x 12G-SDI, reclocked
- Artikel-Nr.: AV-SD111512G
- Hersteller-Nr.: SD1151-12G
- Versandgewicht: 1,00 kg
12GSDI Verteil Verstärker - AVMATRIX SD1151
Der SD1151 ist ein Verteil Verstärker für 12G/6G/3G-SDI Signalen zur Weitergabe an mehrere, bis zu fünf, Empfänger, beziehungsweise zur Regenerierung des SDI-Signals. Der SDI Eingang am Verteiler akzeptiert alle gängigen 12G/6G/3G/HD/SD-SDI, sowie DVB-ASI Signale. Über den integrierten Reclocker wird das Signal wieder zur weiteren Verwendung aufbereitet und regeneriert. Das Ausgangssignal des Receivers entspricht dem Eingangssignal.
Zusätzlich stellt der SD1151-12G einen sechsen Ausgangsport in Form eines SFP-Steckplatzes zur Verfügung. Hier kann das Ausgangssignal über eine LWL-Leitung auch über lange Distanzen geführt werden. Die Stromversorgung ist redundant ausgeführt.
Der SD1151 empfiehlt sich somit im Broadcast und Post Production Umfeld, aber auch in der Überwachungstechnik.
AVMATRIX gewährt auf seine Produkte eine limitierte Herstellergarantie von 3 Jahren.
Lieferumfang
1x SD1151 Distribution Amplifier
2x Montagewinkel 90°
1x Netzteil 100-240 V AC 50/60 Hz - 5 V DC
| Funktion: | Verteiler 1x5 (+1x SFP) |
| Bauform: | Mini Converter |
| Inputs: | SDI |
| Outputs: | SDI |
| Anschluß: | BNC 75 Ohms, SFP Port |
| Power: | 5 ~ 17 V DC |
| Standards: | 2Kp, 2Kpsf, 4K, 4Kp, 720p, 1080i, 1080p, 1080psf, SD |
Technische Daten
| Video Inputs | 1x 3GSDI @ BNC 75 Ω |
| Video Outputs | 9x 3GSDI @ BNC 75 Ω, (Output 1 to 9 unterstützt DVB-ASI) |
| Input / Output Formate | 2K 2049x1080p 30/29.97/25/24/23.98 2K 2049x1080psf 30/29.97/25/24/23.98 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psf 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 525i 59.94 |
| Video Standards | SMPTE 259M / 292M / 296M / 372M / 424M / 425M ITU-BT.656 / ITU-B.601 DVB-ASI |
| Datenrate | 270 Mb/s / 1,5 Gb/s / 3 Gb/s Level A+B, auto detect |
| Color Space | RGB 4:4:4 10/12 bit, YUV 4:2:2/4:4:4 10/12 bit. XYZ 4:4:4 12 bit |
| Audio | 16 channels SDI embedded |
| Stromversorgung | 5 ~ 17 V DC @ 5.5x2.1 DC Buchse mit Schraubgewinde 5 V DC @ USB Micro |
| Leistungsaufnahme | 1 W max. |
| Abmessungen | 125,5 x 104 x 25 mm |
| Gewicht | 600 g |
| Umgebungstemperatur | Betrieb: -20 ~ +60°C @ 0-90% Luftfeuchtigkeit Lager: -30 ~ +70°C |
| Funktion: | Verteiler 1x5 (+1x SFP) |
| Bauform: | Mini Converter |
| Inputs: | SDI |
| Outputs: | SDI |
| Anschluß: | BNC 75 Ohms, SFP Port |
| Power: | 5 ~ 17 V DC |
| Standards: | 2Kp, 2Kpsf, 4K, 4Kp, 720p, 1080i, 1080p, 1080psf, SD |
Signalwandler | Kreuzschienen | MultiViewer | Videotechnik | FiberOptics
AVmatrix ist eine Marke der Zhangzhou Matrix Electronic Technology Co., Ltd.. Zhangzhou ist ein renomierter chinesischer Hersteller für Broadcasttechnik mit eigener Entwicklung und Fertigung. Seine Produkte werden auch in einem anderen Branding über internationale Drittanbieter vertrieben. vuetec.tv UG fungiert als exklusiver Vertrieb für den deutschsprachigen Raum.
Der Hersteller gewährt auf seine Produkte eine limitierte 3-Jahres Garantie. Dazu müssen defekte Geräte freigemacht an den Hersteller eingesandt werden.
