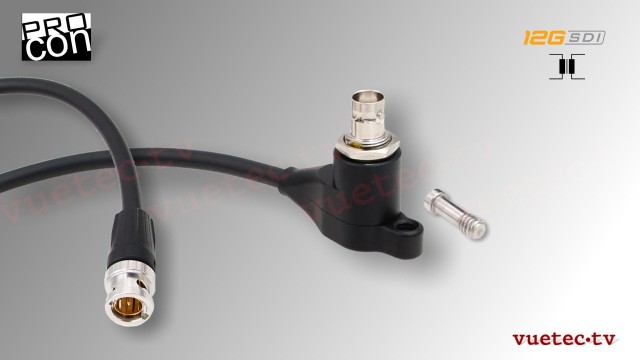

PROcon SDIISO - Digital Video Protector 12G-SDI
zzgl. Umsatzsteuer zzgl. Versandkosten
lagernd. Lieferzeit je nach Versandart 1-3 Werktage
- Artikel-Nr.: PC-SDIISO
- Hersteller-Nr.: SDIISO
- Versandgewicht: 0,30 kg
Protector für 12G/6G/3G/HD/SD-SDI Signale mit Mounting-Plate
Der SDIISO Trenn-Transformator ermöglicht eine galvanische Trennung von Videogeräten und dessen Signalleitungen. Damit werden erfolgreich Brumm- und andere Störungen vermieden und unterschiedliche Potentiale aufgehoben, bzw. getrennt. Zudem schützt der integierte Überspannungschutz vor Hochspannungsspitzen. Ideal somit für mobiles Equipment im Produktionsumfeld, z.B. für Kameras von ARRI, RED, Sony, Canon, Blackmagic Design, Atomos und andere. Aber auch für Systeme im industriellen oder medizinischen Einsatzbereich von Kameras, Monitoren, Recordern oder Sendegeräten.
Typischerweise führen überlagerte Störungen zu Bitfehlern und schlußendlich zum Totalausfall des digitalen Signals. Solche Probleme treten in der Videotechnik gerne bei langen Leitungen oder der Verkoppelung unterschiedlich netzgespeister Geräte auf. Das Verschleifen der digitalen Datenworte durch überlagerte Störungen wird durch die galvanische Trennung zwischen Quelle und Senke gemildert.
Mögliche Steuerinformationen für Kameras oder anderes Equipment im Gleichspannungs- oder Niederfrequenzbereich werden mit dem SDIISO ausgeblendet und stehen hinter dem Trenntrafo nicht mehr zur Verfügung.
Die SDIISO Trenntrafos unterstützen alle SMPTE 259M SD, SMPTE 292M HD und SMPTE 425 Datenraten. Gefertigt aus hochwertigem Canare Kabel und Neutrik Armaturen und entsprechender Elektronik in einem Spritzgußgehäuse kann der Isolator direkt an dem Quellengerät angeschlossen werden.
Features
- Eliminiert Brumm- und andere Störanteile in einem SDI Signal
- Integrierter Spannungsschutz gegen Überspannungen
- Unterstützt 12/6G/3G/HD/SD-SDI
- Kabellänge ca. 50 cm (andere Längen auf Wunsch möglich)
- Passives Bauteil
- Ultra kompakt und leicht
- Montage an KameraRigs o.ä. durch beliegende 1/4" Schraube möglich
| Bauform: | Adapter mit Montagelasche |
| Funktion: | Trenntrafo |
| Inputs: | SDI |
| Outputs: | SDI |
| Anschluß: | BNC 75 Ohms |
| Standards: | 4K, 720p, 1080i, 1080p, 1080psf, SD |
Technische Daten
| Impedanz | 75Ω unbalanced in / out |
| Bandbreite | 12 Gb/s |
| Noise Unterdrückung | <45 dB |
| Rückflußdämpfung | <15 dB @ 270 MHz/1.5 Gb/s; <10 dB @ 3 Gb/s |
| Einfügedämpfung | wie 5 m Belden 1694A Kabel |
| Isolationsspannung | >500 V |
| Flash test | 0,5 kV |
| Abmessungen | Mounting-Plate 20 mm Durchmesser |
| Gewicht | 65 g |
| Bauform: | Adapter mit Montagelasche |
| Funktion: | Trenntrafo |
| Inputs: | SDI |
| Outputs: | SDI |
| Anschluß: | BNC 75 Ohms |
| Standards: | 4K, 720p, 1080i, 1080p, 1080psf, SD |
