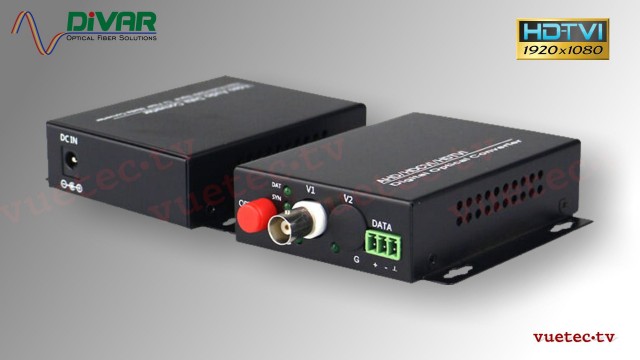

LWLTVI1 - HD-TVI | AHD | HD-CVI Video + RS485 Fiber Converter Set
- Artikel-Nr.: DV-LWLTVI-1RS
- Hersteller-Nr.: HDTVI-1RS
- Versandgewicht: 1,00 kg
Video Fiber Optic Extender für HD-TVI | AHD | HD-CVI + RS485 Signale
Sender-Empfänger Set für Single- oder MultiMode Glasfaser Übertragung von analogen Videosignalen in bester Qualität über Strecken von 100 m bis zu 20 km.
Während die aktuelle Videotechnik auf digitale Übertragungssysteme setzt, sind Analogsysteme immer noch sehr verbreitet und bei Erweiterungen meist kostengünstiger als ihre digitalen Pendants. DIVAR ergänzt somit seine Palette an Video-über-Glasfaser-Systemen um Kits in kommerzieller Qualität für den neuen Analog-Standard HD-TVI.
Bei HD-TVI (Transport Video Interface) handelt es sich um eine offene Plattform für analoge Videosignale. Es ist abwärtskompatibel mit analogen CCVS-Kameras und ist in 720P- oder 1080P-Versionen erhältlich. Die TVI 1080P-Version ist abwärtskompatibel mit TVI 720P. Die Geräte sind ebenso mit AHD-H, AHD-M, AHD-L, HD-CVI 720P & 1080P kompatibel.
Sofortiger Plug-and-play Betrieb ohne Justage oder Einstellungen. LED-Anzeigen dienen zur sofortigen Überwachung des Systemstatus. Ideal für Einsätze im Aufgabenbereich Überwachung, Bühne, Theater, Stadion, Themenpark oder andere AV-Anwendungen.
Features:
- Betriebsfertiges Set mit Sender und Empfänger
- 1-Kanal uni-direktionale Video Übertragung
- 1-Kanal bi-direktionale RS485/RS422/RS232 Daten Übertragung
- 10 bit digitale unkomprimierte Signalverarbeitung
- Unterstüzt Videosignale bis 1080p
- System Status Anzeige durch LEDs
- Übertragungsstrecke bis zu 20 km
- Metallgehäuse im MiniConverter Design
Lieferumfang:
- 1 Transmitter mit Steckernetzteil, 5V DC
- 1 Receiver mit Steckernetzteil, 5V DC
| Bauform: | Mini-Converter |
| Funktion: | Fiber Optic Extender |
| Kanäle: | 1x Daten, 1x Video |
| Übertragungsrichtung: | Uni-Directional |
| Anschluß: | BNC 75 Ohms, FC LWL Anschluß |
| Übertragungsart: | Single Mode |
| Inputs: | HD-TVI | AHD |
| Outputs: | HD-TVI | AHD |
| Power: | 12 V DC |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1310 nm & 1550 nm | |
| Ausgangsleistung | -10 ~ -3 dBm / -5 ~ 0 dBm | |
| Optical Fiber | 9/125µ singlemode | |
| Empfindlichkeit | -18 dBm | |
| Anschlüsse | je 1x FC (Schraubsicherung) | |
| Übertragungsstrecke | <20 km (SM) | |
| Video: | ||
| Kanäle | 1x uni-direktional | |
| Anschlüsse | Input: 1x BNC 75 Ohm Output: 1x BNC 75 Ohm | |
| Standards | CVI :1080P (1920×1080), 960P (1280×960), 720P (1280×720) AHD :1080P (1920×1080), 960P (1280×960), 720P (1280×720) TVI: 1080P (1920×1080), 960P (1280×960), 720P (1280×720). CVBS analog camera (480p, 576i) | |
| Datenrate | 100 MHz | |
| Video Standards | HDTV Auflösungen 1080p, 720p | |
| Video Signalpegel | Eingang: >500 mVpp Ausgang: 1 Vpp | |
| Daten: | ||
| Schnitstelle | RS485 für ferngesteuerte Kameras | |
| Baud Rate | 1200~9600 bit/s | |
| Anschlüsse | Terminal Block | |
| Stromversorgung: | ||
| Netzteil | 90 - 240 V AC / 50 - 60 Hz | |
| Eingangsspannung | 12 V DC @ 1 A | |
| Leistungsaufnahme | <3,5 W je Modul | |
| Anschlüsse | DC Hohlstecker 5,5x2,5 | |
| Abmessungen & Gewicht: | ||
| Abmaße | 120 x 95 x 28 mm (ohne Buchsen) | |
| Gewicht | ca. 300 g | |
| Gehäuse | Aluminium Profil | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | 0° ~ +50°C | |
| Lagertemperatur | -20° ~ +70°c | |
| rel. Luftfeuchtigkeit | 0 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Bauform: | Mini-Converter |
| Funktion: | Fiber Optic Extender |
| Kanäle: | 1x Daten, 1x Video |
| Übertragungsrichtung: | Uni-Directional |
| Anschluß: | BNC 75 Ohms, FC LWL Anschluß |
| Übertragungsart: | Single Mode |
| Inputs: | HD-TVI | AHD |
| Outputs: | HD-TVI | AHD |
| Power: | 12 V DC |
