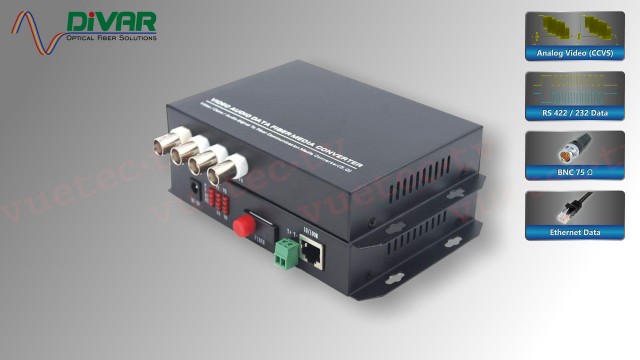

LWL4VDE - 4-Kanal Analog Video + RS485 + 10/100 Ethernet Fiber Converter Set
- Artikel-Nr.: DV-LWL4VDE
- Hersteller-Nr.: LWL4VDE
- Versandgewicht: 2,00 kg
4-Kanal Video Fiber Optic Extender für CCVS + RS485 + 100/10 Ethernet Signale
Sender-Empfänger Set für SingleMode Glasfaser Übertragung von analogen Videosignalen in bester Qualität über Strecken von 100 m bis zu 20 km.
Während die aktuelle Videotechnik auf digitale Übertragungssysteme setzt, sind Analogsysteme immer noch sehr verbreitet und bei Erweiterungen meist kostengünstiger als ihre digitalen Pendants. DIVAR ergänzt somit seine Palette an Video-über-Glasfaser-Systemen um Kits in kommerzieller Qualität für bestehende Analog-Video Systeme.
Das LWL4VDE Set kombiniert 4 analoge CCVS-Signale im Standard PAL, Secam oder NTSC, aus zum Beispiel Kameras, eine RS422 Steuer-Leitung (PTZ) und eine 10/100 Mbs Ethernet Leitung zur Long-Distance Übertragung auf Glasfaser. DerEthernet Port kann sowohl zur Datenübermittlung , als auch für die Anbingung von IP-Cameras eingesetzt werden.
Sofortiger Plug-and-play Betrieb ohne Justage oder Einstellungen. LED-Anzeigen dienen zur sofortigen Überwachung des Systemstatus. Ideal für Einsätze im Aufgabenbereich Überwachung, Bühne, Theater, Stadion, Themenpark oder andere AV-Anwendungen aus dem Bereich Verkehr, Medizin oder Gebäude-Management.
Varianten
Das Set LWL4VDE ist auch als 8-, 2- oder 1-kanalige Ausführung erhältlich. (siehe Auswahl Menü)
Features:
- Betriebsfertiges Set mit Sender und Empfänger
- 8|4|2|1-Kanal uni-direktionale Video Übertragung
- 8 bit digitale unkomprimierte Signalverarbeitung
- Unterstüzt Videosignale bis 7,5 MHz Bandbreite
- 1-Kanal bi-direktionale RS485/RS422/RS232 Daten Übertragung
- 1-Kanal 10/100 Mbps Ethernet Daten Übertragung
- System Status Anzeige durch LEDs
- Übertragungsstrecke bis zu 20 km
- Metallgehäuse im MiniConverter Design
Lieferumfang:
- 1 Transmitter mit Steckernetzteil, 5V DC
- 1 Receiver mit Steckernetzteil, 5V DC
| Bauform: | Mini-Converter |
| Funktion: | Fiber Optic Extender |
| Kanäle: | 1x Daten, 1x Ethernet, 1x Video, 2x Video, 4x Video, 8x Video |
| Übertragungsrichtung: | Uni-Directional |
| Anschluß: | BNC 75 Ohms, FC LWL Anschluß |
| Übertragungsart: | Single Mode |
| Inputs: | CCVS Analog Video |
| Outputs: | CCVS Analog Video |
| Power: | 5 V DC |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1310 nm & 1550 nm | |
| Ausgangsleistung | -10 ~ -3 dBm / -5 ~ 0 dBm | |
| Optical Fiber | 9/125µ singlemode | |
| Empfindlichkeit | -18 dBm | |
| Anschlüsse | je 1x FC (Schraubsicherung) | |
| Übertragungsstrecke | <20 km (SM) | |
| Video: | ||
| Kanäle | 8 | 4 | 2 | 1x uni-direktional | |
| Anschlüsse | Transmitter Input: BNC 75 Ohm Receiver Output: BNC 75 Ohm |
|
| Standards | CVBS analog camera (480p, 576i) | |
| Bandbreite | 0,5 - 8 MHz | |
| Signal/Noise | >70 dB | |
| Differentielle Phase/Gain | <0,8° | < 1% (10% ~ 90% APL) | |
| Video Standards | PAL, SECAM, NTSC | |
| Video Signalpegel | Eingang: >1,2 Vpp max. Ausgang: 1 Vpp |
|
| Ethernet: | ||
| Schnittstelle | IEEE 802.3U 100Base-TX, 10 / 100M Ethernet standard | |
| Baud Rate | 10 /100Mbit/s adaptive, full duplex or half duplex | |
| Anschlüsse | RJ45 Cat5 | |
| Daten: | ||
| Schnittstelle | RS485 für ferngesteuerte Kameras | |
| Baud Rate | 1200~4800 bit/s | |
| Anschlüsse | Terminal Block | |
| Stromversorgung: | ||
| Netzteil | 90 - 240 V AC / 50 - 60 Hz | |
| Eingangsspannung | 5 V DC @ 2 A | |
| Leistungsaufnahme | <10 W je Modul | |
| Anschlüsse | DC Hohlstecker 5,5x2,5 | |
| Abmessungen & Gewicht: | ||
| Abmaße | ca. 230 x 156 x 28 mm (ohne Buchsen) | |
| Gewicht | ca. 400 g | |
| Gehäuse | Aluminium Profil | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | 0° ~ +50°C | |
| Lagertemperatur | -20° ~ +70°c | |
| rel. Luftfeuchtigkeit | 0 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Bauform: | Mini-Converter |
| Funktion: | Fiber Optic Extender |
| Kanäle: | 1x Daten, 1x Ethernet, 1x Video, 2x Video, 4x Video, 8x Video |
| Übertragungsrichtung: | Uni-Directional |
| Anschluß: | BNC 75 Ohms, FC LWL Anschluß |
| Übertragungsart: | Single Mode |
| Inputs: | CCVS Analog Video |
| Outputs: | CCVS Analog Video |
| Power: | 5 V DC |
Audio-over-Fiber | Video-over-Fiber | Data-over-Fiber
Optische Übertragung von Audio, Video und Daten uni- oder bi-direktional auf einer oder mehreren Glasfaser Leitungen.
DIVAR optics ist eine Eigenmarke der vuetec.tv UG (haftungsbeschränkt) und umfaßt ein großes Angebot an LWL-Strecken. DIVAR Produkte werden mit einer 24 monatigen Gewährleistung ausgeliefert.
