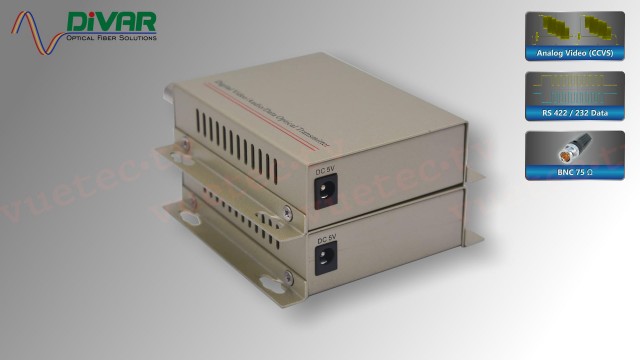

LWL1VD - Analog Video + RS485 Fiber Converter Set

Menge Stückpreis
bis 2 159,00 € *1
ab 3 151,05 € *1

zzgl. Umsatzsteuer zzgl. Versandkosten

lagernd. Lieferzeit je nach Versandart 1-3 Werktage

  • DV-LWL1VD
  • LWL1VD
  • 1,00 kg
Video Fiber Optic Extender für CCVS + RS485 Signale Sender-Empfänger Set für Single- oder... mehr

Video Fiber Optic Extender für CCVS + RS485 Signale

Sender-Empfänger Set für Single- oder MultiMode Glasfaser Übertragung von analogen Videosignalen in bester Qualität über Strecken von 100 m bis zu 20 km.

Während die aktuelle Videotechnik auf digitale Übertragungssysteme setzt, sind Analogsysteme immer noch sehr verbreitet und bei Erweiterungen meist kostengünstiger als ihre digitalen Pendants. DIVAR ergänzt somit seine Palette an Video-über-Glasfaser-Systemen um Kits in kommerzieller Qualität für bestehende Analog-Video Systeme.

Das LWL1VD Set kombiniert analoge CCVS-Signale im Standard PAL, Secam oder NTSC, aus zum Beispiel Kameras, und eine RS422 Steuer-Leitung zur Long-Distance Übertragung auf Glasfaser.

Sofortiger Plug-and-play Betrieb ohne Justage oder Einstellungen. LED-Anzeigen dienen zur sofortigen Überwachung des Systemstatus. Ideal für Einsätze im Aufgabenbereich Überwachung, Bühne, Theater, Stadion, Themenpark oder andere AV-Anwendungen.

Features:

  • Betriebsfertiges Set mit Sender und Empfänger
  • 1-Kanal uni-direktionale Video Übertragung
  • 1-Kanal bi-direktionale RS485/RS422/RS232 Daten Übertragung
  • 8 bit digitale unkomprimierte Signalverarbeitung
  • Unterstüzt Videosignale bis 7,5 MHz Bandbreite
  • System Status Anzeige durch LEDs
  • Übertragungsstrecke bis zu 20 km
  • Metallgehäuse im MiniConverter Design

Lieferumfang:

  •     1 Transmitter mit Steckernetzteil, 5V DC
  •     1 Receiver mit Steckernetzteil, 5V DC
Bauform: Mini-Converter
Funktion: Fiber Optic Extender
Kanäle: 1x Daten, 1x Video
Übertragungsrichtung: Uni-Directional
Anschluß: BNC 75 Ohms, FC LWL Anschluß
Übertragungsart: Single Mode
Inputs: CCVS Analog Video
Outputs: CCVS Analog Video
Power: 12 V DC
Technische Daten: Optical:     Wellenlänge 1310 nm & 1550... Technische Daten

Technische Daten:

Optical:
  Wellenlänge 1310 nm & 1550 nm
  Ausgangsleistung -10 ~ -3 dBm / -5 ~ 0 dBm
  Optical Fiber 9/125µ singlemode
  Empfindlichkeit -18 dBm
  Anschlüsse je 1x FC (Schraubsicherung)
  Übertragungsstrecke <20 km (SM)
Video:
  Kanäle 1x uni-direktional
  Anschlüsse Transmitter Input: 4x BNC 75 Ohm
Receiver Output: 4x BNC 75 Ohm
  Standards CVBS analog camera (480p, 576i)
  Bandbreite 7,5 MHz
  Video Standards PAL, SECAM, NTSC
  Video Signalpegel Eingang: >1,5 Vpp max.
Ausgang: 1 Vpp
Daten:
  Schnittstelle RS485 für ferngesteuerte Kameras
  Baud Rate 1200~4800 bit/s
  Anschlüsse Terminal Block
Stromversorgung:
  Netzteil 90 - 240 V AC / 50 - 60 Hz
  Eingangsspannung 12 V DC @ 1 A
  Leistungsaufnahme <3,5 W je Modul
  Anschlüsse DC Hohlstecker 5,5x2,5
Abmessungen & Gewicht:
  Abmaße ca. 120 x 95 x 28 mm (ohne Buchsen)
  Gewicht ca. 300 g
  Gehäuse Aluminium Profil
  Farbe Eloxal beige
Betriebsbedingungen:
  Betriebstemperatur 0° ~ +50°C
  Lagertemperatur -20° ~ +70°c
  rel. Luftfeuchtigkeit 0 - 95% (nichtkondensierend)
  MTBF >100.000 h
Eigenschaften: "LWL1VD - Analog Video + RS485 Fiber Converter Set"
Bauform: Mini-Converter
Funktion: Fiber Optic Extender
Kanäle: 1x Daten, 1x Video
Übertragungsrichtung: Uni-Directional
Anschluß: BNC 75 Ohms, FC LWL Anschluß
Übertragungsart: Single Mode
Inputs: CCVS Analog Video
Outputs: CCVS Analog Video
Power: 12 V DC

Audio-over-Fiber | Video-over-Fiber | Data-over-Fiber

Optische Übertragung von Audio, Video und Daten uni- oder bi-direktional auf einer oder mehreren Glasfaser Leitungen.

DIVAR optics ist eine Eigenmarke der vuetec.tv UG (haftungsbeschränkt) und umfaßt ein großes Angebot an LWL-Strecken. DIVAR Produkte werden mit einer 24 monatigen Gewährleistung ausgeliefert.
